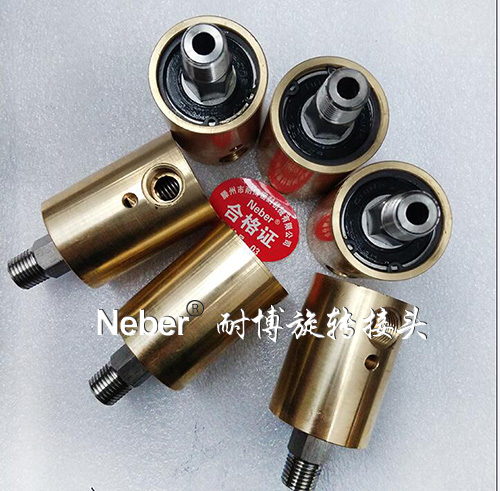

HD-F型旋转接头介绍：
产品参数：
转速：n≤1000RPM
温度：t≤100℃
压力：≤1.0MPa
介质：水、空气、盐水、液压油
结构特点：
H型旋转接头HD-F被有关冷却的产品制造广泛应用。具有占用空间小，分量小，损耗传感器小的好处,密封处制造更加精细，且密封件选用的是出口专用的部件。
单项流通式----半分环法兰连接。
| 规格 | 型号 | C | E | F1 | L | L4 | L6 | N | O | P | Q | R | S | T | U |
| 10 | HD-F10 | Rc3/8 | 55 | 28 | 118 | 103 | 43 | 8 | 20 | 60 | 90 | 14 | 6 | 4 | 14 |
| 15 | HD-F15 | Rc1/2 | 55 | 28 | 118 | 103 | 43 | 12 | 26 | 65 | 95 | 14 | 8 | 4 | 14 |
| 20 | HD-F20 | Rc3/4 | 62 | 31 | 132 | 112 | 47 | 16 | 32 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 | HD-F25 | Rc1 | 74 | 37 | 141 | 119 | 49 | 20 | 36 | 85 | 115 | 16 | 10 | 4 | 14 |
| 32 | HD-F32 | Rc1-1/4 | 90 | 45 | 171 | 143 | 57 | 30 | 46 | 100 | 140 | 18 | 10 | 4 | 18 |
| 40 | HD-F40 | Rc1-1/2 | 95 | 48 | 177 | 147 | 57 | 36 | 50 | 110 | 150 | 18 | 10 | 4 | 18 |
| 50 | HD-F50 | Rc2 | 122 | 61 | 225 | 187 | 65 | 48 | 60 | 125 | 165 | 20 | 14 | 4 | 18 |
| 65 | HD-F65 | Rc2-1/2 | 156 | 78 | 264 | 219 | 76 | 62 | 75 | 145 | 185 | 20 | 18 | 4 | 18 |
| 80 | HD-F80 | Rc3 | 160 | 80 | 286 | 231 | 90 | 75 | 90 | 160 | 200 | 20 | 12 | 8 | 18 |
| 100 | HD-F100 | Rc4 | 220 | 110 | 380 | 310 | 70 | 98 | 114 | 180 | 220 | 22 | 12 | 8 | 18 |
